程控自動點火系統
公司主要產品有:程控自動點火系統、火焰檢測系統、鍋爐全爐膛火焰監視系統、鍋爐汽包水位監視系統、全廠工業電視監控系統等。
關鍵詞:
程控自動點火系統
所屬分類:
程控自動點火系統

咨詢熱線:
程控自動點火系統
CDH程控自動點火系統主要油高能點火裝置、推進裝置、油槍、火焰檢測裝置、程控點火控制柜、油系統閥門、油燃燒器等組成,可根據用戶要求進行配置,主要用于電力、化工、鋼鐵、冶金等行業鍋爐的啟爐、點火助燃及帶粉燃燒。
CGD系列高能點火裝置是我公司研制開發的高性能點火裝置,具有放電量大、能量轉換率高、工作電流小、點火嘴耐高溫、壽命長等優點。
高能點火裝置由高能點火器、點火槍、點火電纜三部分組成,可直接用于點燃天然氣、液化石油氣、高爐煤氣、柴油、煤油、重油、渣油等。
●高能點火器
我公司高能點火器有半導體高能點火器、防爆式高能點火器、便攜式高能點火器、連續打火式高能點火器、拉弧式高能點火器。
半導體高能點火器輸入工作電壓,經升壓、整流獲得直流高壓,向儲能元件充電,儲能元件達到額定電壓后,電能即通過放電元件,經點火電纜及高壓點火槍將電能集中在半導體電嘴上,擊穿半導體,同時產生高溫脈沖電火花,引燃燃氣、輕油、重油或渣油等。

●防爆式高能點火器
防爆式高能點火器主要用于電站鍋爐、石化等行業大型輕油、低熱值燃氣、重油工業燃燒器自動點火,點火器采用防爆外殼,更加安全。
●離子點火器
我公司擁有國內獨創“火焰離子檢測技術”,可對各類火焰進行實時離子采集并跟除分析,進而形成100%可靠的火焰管控,杜絕了無火狀態下燃氣堆積引發的室息或爆炸事故,為各類用火單位提供100%的安全保護;同時對某些特殊工位實現了長明火取代,節約燃氣能源2/3以上,大幅降低碳排放,積極響應國家環保政策。
●便攜式高能點火器
便攜式高能點火器使用方便,靈活,攜帶方便,可隨拎隨走。主要適用于中小型發電廠鍋爐點燃煤氣、天然氣以及輕油等燃料。

●連續打火式高能點火器
連續打火式高能點火器是為了解決點火器不能連續點火的問題,我公司發明了CGD-22連續打火式高能點火器并已獲得專利
(專利號:ZL201420552422.5),此點火器變壓器通過限流電容限流后能長時間工作,不容易燒壞,機內元件消耗低,使用安全。

●拉弧式高能點火器
拉弧式高能點火器是我公司專為大中型電廠、化工廠、鋼板廠等燃氣鍋爐研制開發的點火器,它將工頻電源升壓后獲得10000V高壓,通過點火器的單線輸出,即單線高壓下使電嘴產生強烈的脈沖電弧,點燃可燃性混合氣體。
⊙高能點火器型號參數:
型 號 |
能量(J) |
工作電壓(VAC) |
火花頻率(Hz) |
工作時間(秒/次) |
備 注 |
CGD-20-I/II |
20 |
220/110 |
4-8 |
15-20 |
半導體式 |
CGD-30-I/II |
30 |
220/110 |
4-10 |
15-20 |
點重油 半導體式 |
CGD-20-IV |
20 |
220 |
4-8 |
15-20 |
一拖四,手控 半導體式 |
CGD-22-I/II |
22 |
220/110 |
3-5 |
連續 |
連續打火式 |
CGDFB-I/II |
20/30 |
220/110 |
4-8 |
15-20 |
防爆式 |
CGDZ12-1 |
10 |
充電式 |
4-8 |
15-20 |
便攜式 |
CGDZ12-2 |
30 |
220 |
4-8 |
15-20 |
便攜式 |
CGD100-1 |
50-100 |
220/110 |
50 |
15-20 |
拉弧式 |

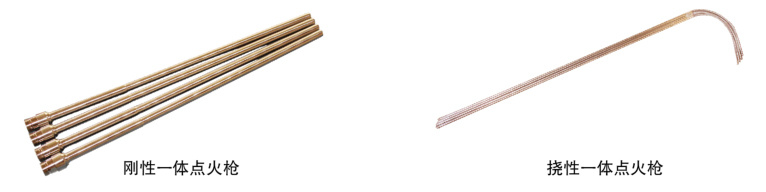

點火槍可分為一體式和分體式,分體式點火槍由導電桿和半導體高能電嘴(也稱為點火槍頭)組成。點火槍可在1000攝氏度的高溫中進行工作。
⊙點火槍(一體式)型號參數:
型號 |
直徑 |
連接螺紋 |
長度(mm) |
備注 |
CGDG-16/18-L-A |
Φ16或Φ18 |
M18*1或M27*1.5 |
L代表所需長度 |
A=剛性 |
CGDG-16/18-L-B |
Φ16或Φ18 |
M18*1或M27*1.5 |
L代表所需長度 |
B=撓性 |
CGDGS-16/18-L-A |
Φ16或Φ18 |
四芯插座 |
L代表所需長度 |
手控 A=剛性 |
CGDGS-16/18-L-B |
Φ16或Φ18 |
四芯插座 |
L代表所需長度 |
手控 B=撓性 |
⊙點火槍(分體式)-半導體高能電嘴型號參數:
型號 |
直徑 |
連接螺紋 |
長度(mm) |
備注 |
CGBD-150 |
Φ16或Φ18 |
M14*1.25 |
150 |
耐高溫 |
CGBD-300 |
Φ16或Φ18 |
M14*1.25 |
300 |
耐高溫 |
CGBD-□ |
Φ16或Φ18 |
M14*1.25 |
□代表長度可定制 |
耐高溫 |
CGBD-□ |
Φ12 |
18牙 |
□代表長度可定制 |
仿福尼、耐高溫 |
CGBN-□ |
Φ16或Φ18 |
M14*1.25 M18*1.5 |
□代表長度可定制 |
耐高壓 (新型半導體耐壓) |

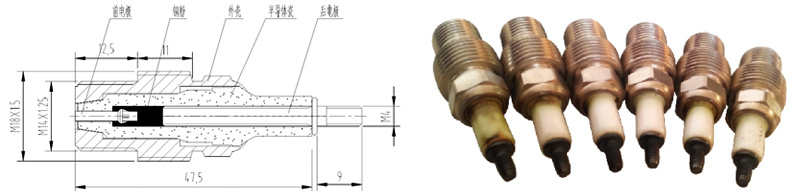

●半導體耐壓電嘴
現今市場上常用的點火方式為半導體電嘴點火與火花塞電嘴點火, 而這兩種點火方式各存在著不可避免的優缺點:半導體的優點是貯能式,可在惡劣環鏡中使用并有良好的放電點火功能,并且有耐熱抗結焦等優點。可是在特定耐壓和安裝方式環境下也有著無法滿足需求的地方。火花塞可以對耐壓及任意位置安裝有著完美特性,可是對惡劣環境及結焦較大的點火就不能使用。針對上述情況,我公司研制出新型半導體耐壓電嘴。
此電嘴具有高能高壓高密封性,有較高的防腐、防結焦性,可在惡劣環境下使用;此電嘴可承載10MPa的壓力下工作。完全做到密封不泄漏。
此電嘴的外型跟據現場實際使用情況設計定型,可直接無縫與多種火花塞互配。
⊙新型半導體耐壓電嘴與前期半導體及火花塞電嘴的對比
名 稱 |
前期半導體電嘴 |
火花塞電嘴 |
新型半導體電嘴 |
放電能量 |
20J |
2J |
20J |
抗結焦 |
可 |
不可 |
可 |
耐壓 |
不可 |
可 |
可 |
安裝方式 |
任意 |
特定安裝方式 |
任意 |
結構 |
非標 |
標準 |
非標 |
工作狀態 |
只能短期工作 |
可以連續長期工作 |
可以連續長期工作 |
點火電纜為同軸式特制電纜,兩端采用特制接頭,一端連接高能點火器,另一端連接點火槍。
⊙點火電纜型號參數:
型號 |
連接螺紋 |
長度(mm) |
CDL-L-A/B |
M18*1或M27*1.5 |
L代表所需長度, A=M18*1 B=M27*1.5 |

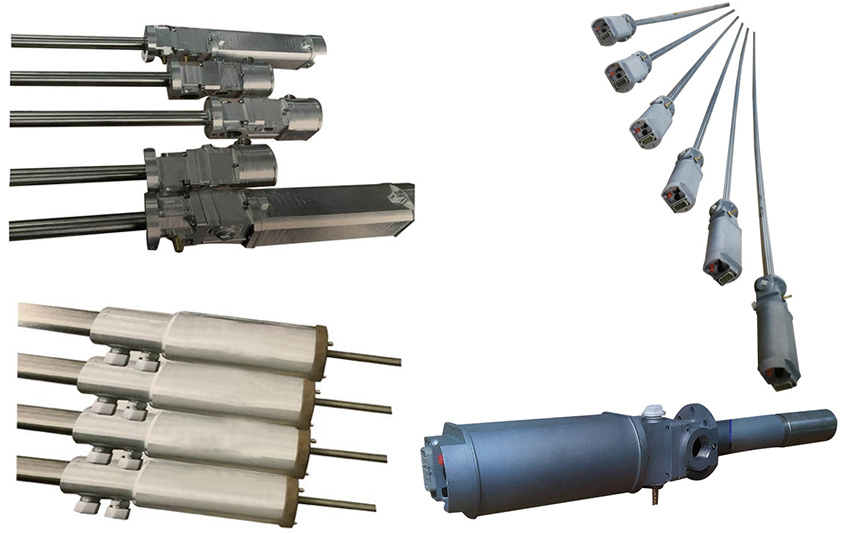

我公司生產的推進裝置是一種機械重復運動裝置,廣泛運用于電站鍋爐點火系統中的點火槍、油槍的推進和退出, 機械結構簡單可靠,美觀大方,不卡死,易維護,是代替進口執行器的優選產品。推進裝置分為電動推進器和氣動推進器兩種。
CDT型電動推進器可通過控制柜或DCS的控制直接對該設備進行操作,并自帶反饋信號,為運行人員準確操作提供可靠的依據。
該裝置是通過電能轉換成機械能,由轉動轉換成為直線運動的機構,內置接觸式無源開關量反饋信號器,使之設備的運行情況可一目了然。
⊙電動推進器主要技術參數:
1、工作電壓:380/220VAC
2、功率:370/750W
3、推力:400N~1000N
4、行程:300㎜~500㎜
5、推進速度:80㎜/S~150㎜/S
⊙電動推進器型號說明:
型 號 |
行程(㎜) |
功率(W) |
電壓(V) |
安裝形式 |
備 注 |
CDT-F/300D |
300 |
370 |
380/220 |
法蘭 |
推點火槍 |
CDT-F/400D |
400 |
370 |
380/220 |
法蘭 |
推點火槍 |
CDT-F/300Y |
300 |
370 |
380/220 |
法蘭 |
推油槍 |
CDT-F/400Y |
400 |
370 |
380/220 |
法蘭 |
推油槍 |
CDT-FD/300Y |
300 |
750 |
380 |
法蘭 |
推油槍 |
CQT型氣動推進器是通過氣缸的運動來實現往復運動的機械裝置,由氣缸、電磁閥、磁性開關等元器件組成。
⊙氣動推進器主要技術參數:
1、工作氣壓:0.15~0.7Mpa
2、推 力:480N~1000N
3、行 程:300~500mm
4、推進速度:100mm~300mm/s
⊙氣動推進器型號說明:
型 號 |
行程(㎜) |
推力(N) |
氣壓(MPa) |
安裝 形式 |
備 注 |
CQT(FB)-F-300D |
300 |
400~1000 |
0.15~0.7 |
法蘭 |
推點火槍(可防爆) |
CQT(FB)-F-400D |
400 |
400~1000 |
0.15~0.7 |
法蘭 |
推點火槍(可防爆) |
CQT(FB)-F-300Y |
300 |
400~1000 |
0.15~0.7 |
法蘭 |
推油槍 (可防爆) |
CQT(FB)-F-400Y |
400 |
400~1000 |
0.15~0.7 |
法蘭 |
推油槍(可防爆) |

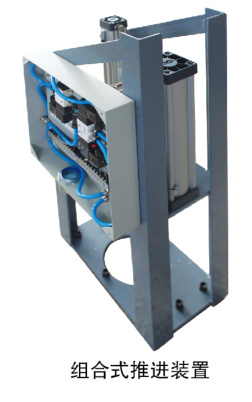

本公司生產的組合式推進裝置,是將2臺推進器組合在一起,可分別控制點火槍和油槍推進和退出爐膛。
油槍分為機械霧化油槍和氣泡霧化油槍。并可根據用戶需求生產成剛性或撓性。
機械霧化油槍利用燃油自身壓力,以較高的速度噴射,由于受到空氣的阻力而形成細小的液滴,從而達到霧化的目的。這類油槍可分為簡單機械霧化油槍和回油式機械霧化油槍。
氣泡霧化油槍利用蒸汽或壓縮空氣膨脹產生的動能將液體爆破霧化,是一種全新的燃油霧化燃燒技術,節油率能達到30%左右。這類油槍可分為蒸汽霧化油槍和(壓縮)空氣霧化油槍。氣泡霧化油槍我公司已取得專利(專利號:ZL201420517889.6)
⊙油槍型號及參數:
型號 |
出力范圍 |
油粘度 |
壓力參數(MPa) |
霧化粒度 |
霧化角 |
適用燃料 |
|
油壓 |
氣壓 |
||||||
CYQ-1 (機械霧化) |
100-4500 |
<4E° |
1.0-4.5 |
|
150μ-180μ |
60°-85° |
輕油、重油 |
CYQ-2 (空氣霧化) |
50-1500 |
<4E° |
0.6-1.5 |
0.4-1 |
200μ-300μ |
60°-120° |
輕油、重油、渣油 |
CYQ-3 (蒸汽霧化) |
100-4500 |
<4E° |
0.6-2.3 |
0.6-2 |
200μ-300μ |
60°-120° |
輕油、重油、渣油 |
⊙機械霧化油槍與氣泡霧化油槍的性能對比
類別 特性 |
機械霧化油槍 |
氣泡霧化油槍 |
克服燃油性質力 |
克服的主要是燃油的粘性力,所以其能耗高 |
克服的主要是燃油的表面張力,其能耗相對較低 |
霧化方式 |
利用高油壓對油流進行剪切撞擊旋轉來霧化的 |
利用流體力學兩相流理論使油形成液膜,通過液膜的爆破使油霧化的 |
霧化及燃燒性能 |
霧化效果差,霧化顆粒度大,燃燒不充分,冒黑煙現象嚴重,火焰剛性較差,容易結焦堵塞 |
霧化效果好,霧化顆粒度細,燃燒充分,火焰剛性強,火焰形狀容易控制,不易出現結焦堵塞現象 |
調節比 |
基本上不可調 |
調節比可達1:4 |
霧化介質參數 |
無需霧化介質 |
利用壓縮空氣作為其霧化介質 |
霧化粒度的對比 |
120μm |
50μm |
燃燒強度的對比 |
在同一出力的燃燒工況下后者比前者溫度高300℃ |
|
燃油壓力 |
3.0Mpa左右 |
0.5-1 Mpa之間 |
霧化介質的壓力 |
無需霧化介質 |
霧化空氣壓力0.5-0.8 Mpa之間 |
霧化介質的耗量 |
無需霧化介質 |
霧化空氣的耗量為12%(質量比) |
火焰檢測裝置分為:可見光火焰檢測裝置、紅外火焰檢測裝置、紫外火焰檢測裝置、圖像火焰檢測裝置、離子火焰檢測裝置、智能火焰檢測裝置等。
CDH型程控點火控制柜,主要用于控制鍋爐油燃燒器設備的點火操作,操作人員可通過點火控制柜操作、調試爐前設備(如執行機構、閥門等),程控點火控制柜還可接受DCS系統的操作指令,并向DCS系統反饋爐前設備狀態及向現場設備提供動力。
程控點火控制柜協調控制爐前各燃燒設備,現場手操時,操作人員通過點火控制柜操作面板控制現場機構的動作。
本公司生產的閥門分為電動球閥和氣動球閥兩種,其特點是關閉速度快、耐高溫、反饋信號準確,是專門為電站和其他工業鍋爐燃油系統設計的專用閥門。
⊙電動球閥詳細參數:
型號 |
名稱 |
公稱通徑 |
耐壓 |
關閉時間 |
電源 |
工作介質溫度 |
工作介質 |
備注 |
CDQF-15-A/B |
電動球閥 |
Φ15 |
6.4MPa |
3.5S |
50HZ AC220V |
≤350℃ |
蒸汽 油水 燃氣 |
A=法蘭連接 B=焊接 |
CDQF-20-A/B |
Φ20 |
|||||||
CDQF-25-A/B |
Φ25 |
⊙氣動球閥詳細參數:
型號 |
名稱 |
公稱 通徑 |
耐壓 |
關閉 時間 |
電源 |
工作介質 溫度 |
工作介質 |
備注 |
CQQF-15-A/B |
氣動球閥 |
Φ15 |
1.6~4.0MPa |
1S |
AC/DC 12-240V |
-20~150℃ |
蒸汽 油水 燃氣 |
A=法蘭連接 B=焊接 |
CQQF-20-A/B |
Φ20 |
|||||||
CQQF-25-A/B |
Φ25 |

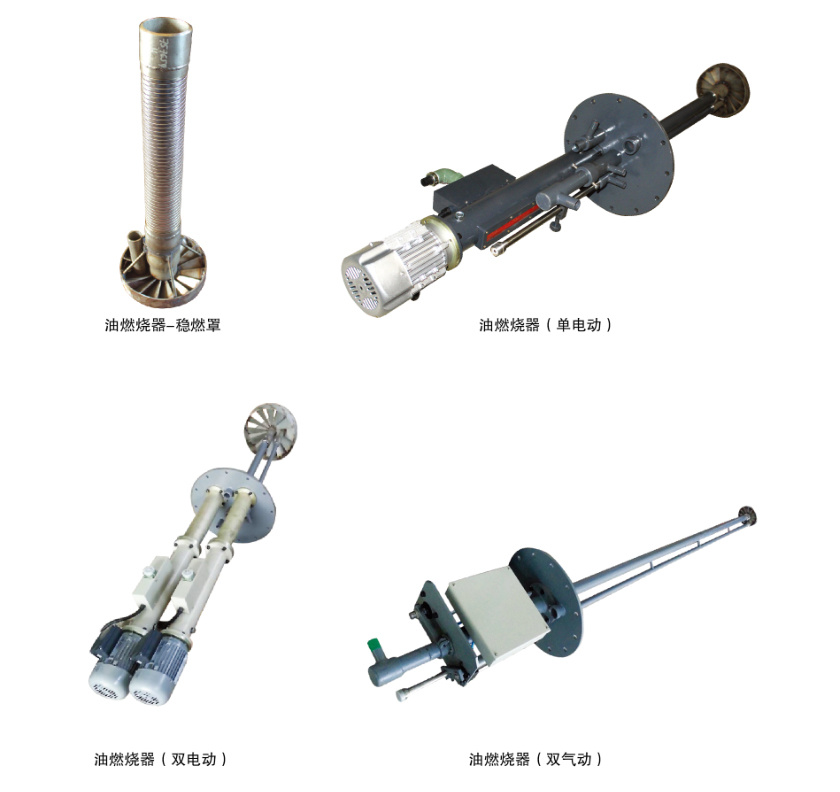

CYR油燃燒器主要用于電廠鍋爐的點火及助燃,由穩燃罩、油槍護套、點火槍護套以及火檢護套和高能點火裝置、推進裝置、油槍、火焰檢測裝置優化組合成為一體,形成CYR型油燃燒器,與鍋爐本體用法蘭連接,結構緊湊、安裝方便、性能優越。
