火焰檢測系統

  我公司生產的火焰檢測裝置可分為：可見光火焰檢測裝置、紅外火焰檢測裝置、紫外火焰檢測裝置、圖像火焰檢測裝置、離子火焰檢測裝置以及智能火焰檢測裝置。







　　CWK型可見光火焰檢測裝置包括火焰檢測顯示儀和可見光火焰檢測探頭，火焰檢測顯示儀是火焰檢測裝置的專用儀表。CWK型可見光火焰檢測器采用的是光電轉換原理，傳感元件是硅光電池，檢測器通過透鏡把發散過來的光聚焦于光電池的敏感區域，利用可見光波動產生電壓變化提取出隨火焰變化的電壓變化信號。

　　⊙火焰檢測顯示儀：

型號	CJG-□-K
工作電壓	220VAC
顯示基本誤差	數字顯示±(0.5%F·S+1d)
	光柱顯示+1d
模擬量輸出	4～20mA(負載100Ω～500Ω)----250Ω標注信號負載
報警方式	發光二極管指示及繼電器觸點輸出，觸點容量：250V/3A無感負載
環境溫度	0～55℃
型號標注示例

　　⊙可見光火焰檢測探頭

型號	CWK-50H	CWK-300HF	CWK-300HFM	CWK-300HFM1
輸出	0～350mV	0～350mV	4～20mA/24VDC二線	4～20mA/24VDC三線
組成機構	聚光	光纖、聚光	電壓電流交換器	電壓電流交換器
保護方式	自然冷卻	風冷卻	風冷卻	風冷卻







　　CKHJ-1型可見光動態頻率火焰檢測器采用的是火焰波動和光強度檢測原理。傳感元件是紫蘭光光敏元件，光譜響應波長為

400nm到800nm，利用光的亮度和波動產生電壓變化和頻率變化,來進行分析判斷提取出隨火焰變化的頻率變化信號和亮度電壓信號。

　　燃煤鍋爐中煤粉火焰大約可以分為四段：如圖一所示。從一次風口噴出的第一段是一股暗色的煤粉與一次熱風的混合物流，此段又稱黑龍區;第二段是初始燃燒區，煤粉因受到高溫爐氣和火焰回流的加熱開始燃燒，大量煤粉顆粒爆燃形成亮點流，此段的亮度不是最大，但亮度的變化頻率達到最大值;第三段為完全燃燒區，各個煤粉顆粒在與二次風的充分混合下完全燃燒，產生出很大熱量，此段的火焰亮度最高且穩定;第四段為燃盡區，這時的煤粉絕大部分燃燒完畢形成飛灰，少數較大的顆粒繼續進行燃燒，最后形成高溫爐氣流，其亮度及亮度的變化頻率較低。

　　CKHJ-1型可見光動態頻率火焰檢測放大器就是利用初始燃燒區的火焰亮度和閃爍頻率來判斷火焰的真實存在。

　　燃燒的鍋膛存在著復雜的工作狀況隨著燃料四種燃燒變化，它的亮度和頻率也隨之變化.放大器濾波電路的選頻作用和電壓放大的作用，使檢測器不僅對初始燃燒區的紅外輻射波動頻率響應，而且對高亮度的可見光也同樣進行檢測。通過對頻率門坎值的設定和亮度門坎值的設定,多燃燒器爐膛中相鄰或相對的噴燃器的干擾信號進行分析和辯別以消除干擾信號。

　　在視角確定的檢測范圍內，噴燃器產生的火焰都有可能發生偏離或其它火焰竄入的情況，為了防止因燃燒的瞬時波動而使輸出產生斷續的陡狀輸出，在放大器中設有延遲電路.

　　⊙信號放大器的技術參數

　　● 型號： CKHJ-1

　　● 供電電壓： 220±10% VAC

　　● 環境溫度： 0℃~55℃

　　● 自檢周期： 時時

　　● 模擬量輸出： 4～20mA DC(1路)

　　● 模擬量輸出負載電阻： 0～400Ω

　　● 開關量輸出： ON/OFF(2路)

　　● 開關量接點容量： ∽250V/1A

　　● 延遲時間： 0~9秒(防陡狀脈沖)

　　● 顯示表量程： 4～20mA(光柱顯示50格)

　　⊙檢測器(火檢探頭)的技術參數

　　● 型號： CKFT-1

　　● 供電電壓： 12VDC

　　● 環境溫度： -10℃～60℃

　　● 檢測器工作波長： 400nm～800nm





　　CHJ型紅外火焰檢測裝置采用先進的光纖傳導技術設計制造的一種爐膛火焰檢測裝置，結構簡單、操作方便、性能可靠，可長期連續地檢測各種燃氣，燃油及燃煤鍋爐，是鍋爐安全保護系統必不可省的檢測設備，主要應用于工業動力鍋爐的火焰監測與保護，是我公司為滿足實際工作現場的需要而開發研制的新型火檢。該火檢裝置包括信號放大器、火檢探頭和火檢光纖等設備。

　　⊙信號放大器的技術參數

　　● 型號： CHJ-S-II

　　● 供電電壓： 220±10% VAC

　　● 環境溫度： -10℃~55℃

　　● 自檢周期： 130S

　　● 模擬量輸出： 4~20mA DC(2路)

　　● 模擬量輸出負載電阻： 0~600Ω

　　● 開關量輸出： ON/OFF(3路)

　　● 開關量輸入： ON/OFF(1路)

　　● 開關量接點容量： ∽250V/1A

　　● 延遲時間： 2~4秒(防陡狀脈沖)

　　● 顯示表量程： 0~1000uA

　　● 最大絕對誤差： ≤20uA



　　⊙火檢探頭的技術參數

　　● 型號： CHJ-IDD

　　● 供電電壓： 12VDC，50VDC

　　● 環境溫度： -10℃~60℃

　　● 檢測器工作波長： 700nm~3200nm

　　● 動態頻率范圍： 低位 15-4000HZ

　　● 高位： 55~7500HZ

　　● 檢測器視場角： 90°

　　● 信號輸出： 0~2 VAC

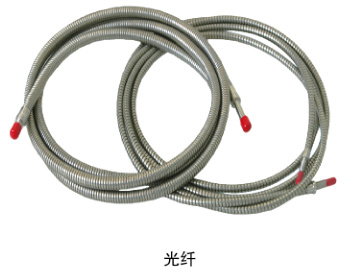

　　⊙火檢光纖技術參數　　

　　● 型號： CGQ-□-□

　　● 導光玻璃截面： 一般為0.5-10(mm)

　　● 導光長度： 50-20000(mm)

　　● 導型式： 直線型、分叉型、環型和異型四種

　　● 透光率： 1m>50%

　　● 光纖石英頭耐溫： 600℃

　　● 單絲直徑： 15μm

　　● 光纖耐溫： 300℃

　　● 端面結構： 隨機、同心圓、半圓形

　　⊙型號標注示例：







　　CZHJ-100型紫外頻率火檢,是采用紫外線光敏傳感器件研制而成的火焰檢測儀器。該產品具有很強的抗干擾能力,不受日光、紅外熱輻射、爐膛高溫等影響,能可靠地檢測火焰是否存在,因而本產品廣泛應用于石油、化工、冶金等采用液體或氣體燃料的工業燃燒系統的火焰檢測,保證燃燒設備安全運行。

　　CZHJ-100型火焰檢測儀,由傳感器和控制器兩大部分組成。該產品自身是由兩套相對獨立的火焰檢測系統構成。用戶可以很方便的根據工作需要,選擇檢測方式。參見(圖一、工作原理示意圖)我們以其中一路來說明它的工作過程;將傳感器光窗對準檢測點,當傳感器檢測到火焰時,將信號傳輸給控制器進行信號處理,控制器將火焰熄滅或火焰存在狀態顯示出來,并控制輸出觸點進行轉換,以便能對外部設備進行控制。







　　1、工作電源： 220V 50HZ

　　2、功 耗： 10W

　　3、檢測距離： (0.09平方米汽油燃燒)監測距離可達15米

　　4、靈 敏 度： 見火響應時間≤ 1秒

　　熄火響應時間1~3秒

　　5、光譜響應： 180nm-280nm

　　6、環境溫度： 控制器 -10~60oC

　　傳感器 –10~100oC

　　7、狀態顯示： 熄火狀態，紅色指示燈亮

　　燃燒狀態，綠色指示燈亮并有光柱顯示

　　8、輸出狀態： 熄火狀態時，繼電器不吸合，觸點之間保持在原始狀態。

　　燃燒狀態時，繼電器吸合，觸點之間進行轉換。

　　9、輸出觸點容量：交流220V、3A

　　10、外形尺寸： 傳感器?62×120mm

　　控制器150×75mm



　　



　　● 供電電壓： 220±10% VAC

　　● 環境溫度： -40℃~60℃

　　● 模擬量輸出： 4～20mA DC(1路)

　　● 模擬量輸出負載電阻： 0～400Ω

　　● 開關量輸出： ON/OFF(1路)

　　● 故障輸出： ON/OFF(1路)

　　● 開關量接點容量： ∽250V/3A

　　● 延遲時間： 0~10秒(防陡狀脈沖)





　　CSHJZ-220型圖像火焰檢測裝置主要用于內窺監視各種鍋爐圖像燃燒工況，讓運行人員在集控室內就能觀察爐內燃燒工況及點火、滅火情況，及時發現各種危險狀況并采取相應措施，從而保證鍋爐點火安全運行。



　　



　　本探頭由成像系統及攝像系統等組成。系統結構如下：

　　1、成像系統

　　功能：由多組凹凸透組傳輸圖像。

　　2、攝像系統

　　功能：由成像系統傳輸光學圖像至CCD靶面，再由CCD靶面上得到的平行光轉換為模擬信號傳輸至連接頭。

　　3、連接座

　　功能：從攝像系統部份傳輸過來的摸擬信號由此連接座傳輸至集控室顯示實時畫面。



　　



　　本產品適用于圖像點火系統鍋爐。圖像視頻探頭通常對口安裝在鍋爐一次圖像點火口側邊。

　　具體接線方式如下：

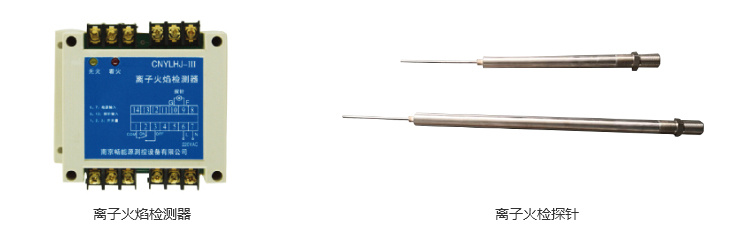

　　CNYLHJ-III離子火焰檢測器檢測原理是火焰導電的特性。物質燃燒后產生火焰，火焰內部產生離子，離子有導電的特性。采用給火焰加高壓的方法能夠得到阻值變化與火焰強度變化對應關系。利用這個關系可以檢測火焰有無。它的傳感器是一根導線。

　　CNYLHJ-III離子火焰檢測器輸出只有開關量，節點為1A/220V，有常開和常閉節點。

　　CNYLHJ-III離子火焰檢測器只能應用在檢測燃氣上面。

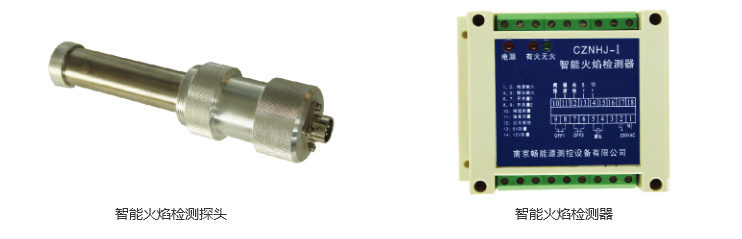

　　CZNHJ-1智能火焰檢測器采用光敏電阻作為檢測傳感器。光敏電阻的檢測光譜范圍為400-780納米，為可見光區域。阻值變化為100-2M。此火檢輸出開關量，在輸出的開關量中有常開和常閉點。閥值調整在內部由電位器來調節。智能火焰檢測器功耗低，小于3W，工作電源220V，開關輸出為1A/220V。安裝采用導軌式，容易安裝。
